防火FCA板產(chǎn)品性能介紹詳細

防火FCA板，真板不怕火煉

A1級防火板材·低密度更防火·綠色環(huán)保無甲醛

一、FCA板，很防火！

防火FCA板，是遠洋威利公司旗下側(cè)重于防火性能的板材系列。跟傳統(tǒng)的纖維水泥板和硅酸鈣板制品比，防火FCA板在原材料配比和生產(chǎn)工藝上略有不同，配方配比里添加氧化鋁、云母、高嶺土等有突出防火能力的原材料，工藝里側(cè)重強調(diào)降低板材密度、提高板材內(nèi)部空間分子結(jié)構(gòu)，從而達到降低導(dǎo)熱系數(shù)和提高防火性能目標。

防火FCA板，800℃不燃燒，1200℃無火苗，達到最高防火不燃級別A1級，若有火災(zāi)發(fā)生時，板材燃燒持續(xù)燃燒時間為零，不產(chǎn)生有毒煙霧。導(dǎo)熱系數(shù)低使火焰溫度無法穿透板材，遇火燃燒的過程中能夠吸收大量的熱量，延遲周圍環(huán)境溫度的升高。

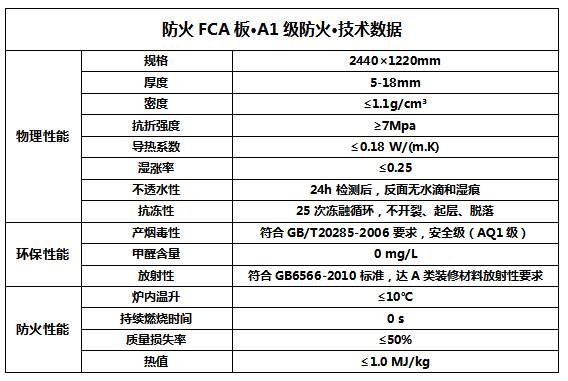

物理性能數(shù)據(jù)

二、全方位防火原材料加持！好板，從出生開始

1、氧化鋁：防火FCA板成分內(nèi)含15%以上氧化鋁，2054℃熔點的耐火材料氧化鋁為防火FCA板帶來優(yōu)越的防火性能并提高板材強度。

2、云母：質(zhì)輕、隔熱，降低板材重量、降低導(dǎo)熱系數(shù)，提高板材的隔熱性能和防火性能。

3、高嶺土：耐火度超1500℃，高嶺土的添加，提高了板材的結(jié)合力和防火性。

4、托貝莫來石晶體：無機硅質(zhì)和鈣質(zhì)材料的結(jié)合生成的托貝莫來石晶體使得板材的強度增加，防火性能提高。同時控制板材的密度和分子的空隙，使得防火FCA板擁有了較低的導(dǎo)熱系數(shù)。

防火FCA板密度解析：

防火FCA板密度小于1.1g/cm3。均勻、細實的微孔能吸收大量熱能，延遲周圍溫度提高。在發(fā)生爆炸的環(huán)境下，呈現(xiàn)粉末狀飛濺，不會產(chǎn)生大塊飛濺，減少對逃生人員的二次傷害。

三、FCA板防火數(shù)據(jù)深度解析。真的防火，就要敢于亮出數(shù)據(jù)！

1、爐內(nèi)溫升（實驗時間30-60分鐘，爐內(nèi)750℃，材料的溫升情況）：國家標準要求≤30℃，實測數(shù)據(jù)，僅升溫4℃。

數(shù)據(jù)解析：在大火持續(xù)燃燒的情況下，防火FCA板給溫度帶來的變化僅僅上升4℃，不會對火災(zāi)環(huán)境的溫度升高帶來更嚴重影響。

2、持續(xù)燃燒時間（材料的燃燒時間）：國家標準要求=0秒，實測數(shù)據(jù)=0秒。

數(shù)據(jù)解析：防火FCA板，不會燃燒。

3、質(zhì)量損失率率：國家標準要求≤50.0%，實測數(shù)據(jù)33.6%

數(shù)據(jù)解析：防火FCA板，分子內(nèi)部空間大，在燃燒情況下，逐步損耗質(zhì)量，而不會出現(xiàn)爆裂飛濺對人身安全產(chǎn)生二次傷害。

4、熱值（完全燃燒后的最大熱釋放總量）：國家標準要求≤2.0 MJ/kg，實測數(shù)據(jù)0.4 MJ/kg

數(shù)據(jù)解析：防火FCA板，完全燃燒后總共釋放熱值僅為0.4 MJ/kg。

同屬A1級防火材料，防火FCA板的各項數(shù)據(jù)表現(xiàn)極佳！給您帶來真正安全感！

以上數(shù)據(jù)為我公司FCA板送至國家防火建筑材料質(zhì)量監(jiān)督檢測中心實測數(shù)據(jù)，報告編號2017100080，生產(chǎn)中，不同批次原材料和工藝會略變化，對數(shù)據(jù)略有影響。

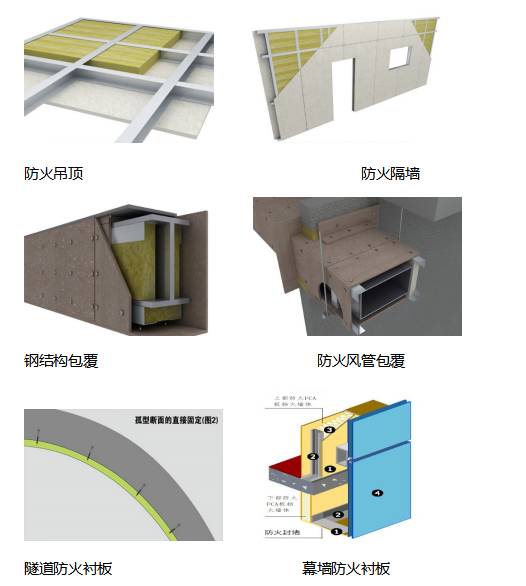

四、防火FCA板，全方位安全您的空間

是時候告別那些只有防火等級只有B級，確叫著防火板和阻燃板的材料。

您該使用真正的防火板了！
